室外热力管道一般采用哪种补偿器

发布日期:2021-02-17 作者: 点击:

热力管道的补偿方式有两种:自然补偿和补偿器补偿。补偿器厂家


1、自然补偿  自然补偿就是利用管道本身自然弯曲所具有的弹性,来吸收管道的热变形。管道弹性,是指管道在应力作用下产生弹性变形,几何形状发生改变,应力消失后,又能恢复原状的能力。实践证明,当弯管角度大于30°时,能用作自然补偿,管子弯曲角度小于30°时,不能用作自然补偿。自然补偿的管道长度一般为15~25m,弯曲应力бbw不应超过80MPa。管道工程中常用的自然补偿有:L型补偿和Z型补偿。


2、补偿器补偿   热力管道自然补偿不能满足,应在管路上加设补偿器来补偿管道的热变形量。补偿器是设置在管道上吸收管道热胀冷缩和其他位移的元件。常用的补偿器有方形补偿器、波纹管补偿器、套筒补偿器。


(1)方形补偿器。方形补偿器是采用专门加工成U型的连续弯管来吸收管道热变形的元件。这种补偿器是利用弯管的弹性来吸收管道的热变形,从其工作原理看,方形补偿器补偿属于管道弹性热补偿。


方形补偿器的优点是:制作简单,安装方便,热补偿量大工作   ,一般不需要维修;缺点是:外形尺寸大,安装占用空间大,不太美观。

 补偿器厂家

(2)波纹管补偿器。波纹管补偿器又称波纹管膨胀节,由一个或几个波纹管及结构件组成,用来吸收由于热胀冷缩等原因引起的管道或设备尺寸变化的装置。  波纹管补偿器具有结构紧凑、承压能力高、工作性能好,配管简单、   、维修方便等优点。轴向波纹管补偿器能吸收轴向位移,按其承压方式可分为内压式和外压式;横向补偿器可沿补偿器的径向变形,通常安装在管道中的横管段上,以吸收轴向位移管道热伸长角补偿器是利用波纹管的平角来吸收扁管系统上一个或多个方向的侧向位移。需要成对或三套安装。波纹管补偿器的主要优点是占地面积小,无需维护,介质流动阻力小。但氯离子腐蚀严重,对水处理要求较高。

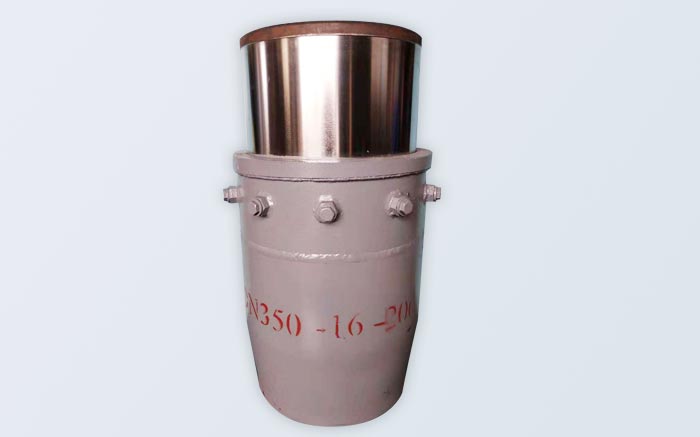

(3)套筒式补偿器。套筒式补偿器又称填料式补偿器,它由套管、插管和密封填料等三部分组成,它是靠插管和套管的相对运动来补偿管道的热变形量的。按套筒的结构分为单向套筒和双向套筒,按连接方式的不同分为法兰连接和焊接。  套筒式补偿器结构简单、紧凑、补偿能力大,占地面积小,施工安装简便,这种补偿器的轴向推力大,易渗漏,需经常维修和   换填料;当管道稍有径向位移和角向位移时,易造成套筒被卡住现象,故使用单向套筒式补偿器,应安装在固定支架附近,双向套筒式补偿器应安装在两固定支架中部,并应在补偿器前后设置导向支架


充分利用管道的转角等进行自然补偿。


采用弯管补偿器或轴向波纹管补偿器时,应考虑安装时的冷紧。


采用套筒补偿器时,应计算各种安装温度下的安装长度。


采用波纹管轴向补偿器时,管道上应安装防止波纹管失稳的导向支座。当采用套筒补偿器、球形补偿器、波纹管补偿器,补偿管道过长时,亦应在适当地点设导向支座。


采用球形补偿器、铰接波纹管补偿器,且补偿管道较长时,宜采取减小管道摩擦力的措施。


当一条管道直接敷设于另一条管道之上时,应考虑两管道在运行状态下热位移不同的影响。


直接敷设管道,宜采用无补偿敷设方式。


管道热膨胀长度应进行计算。
